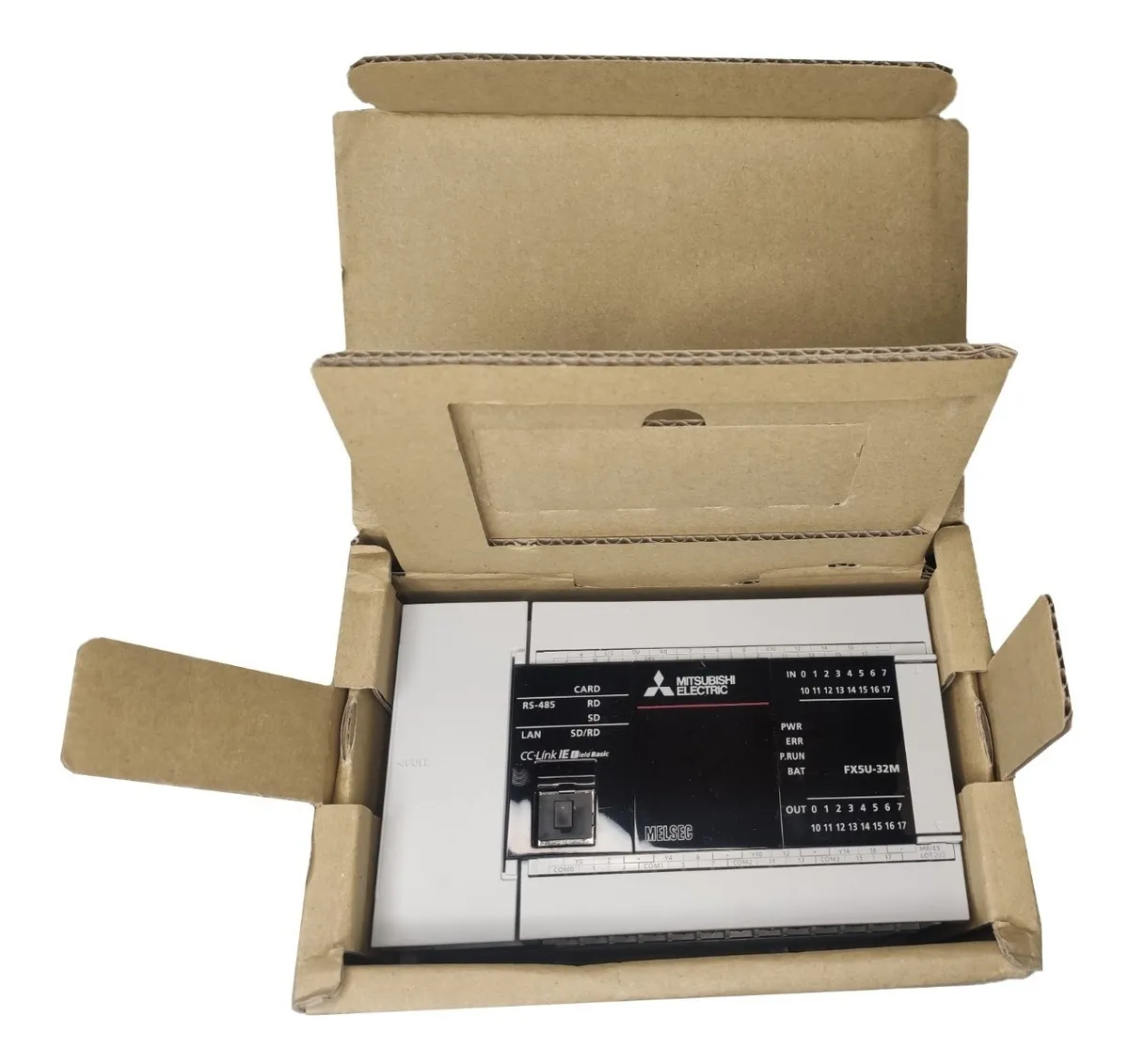

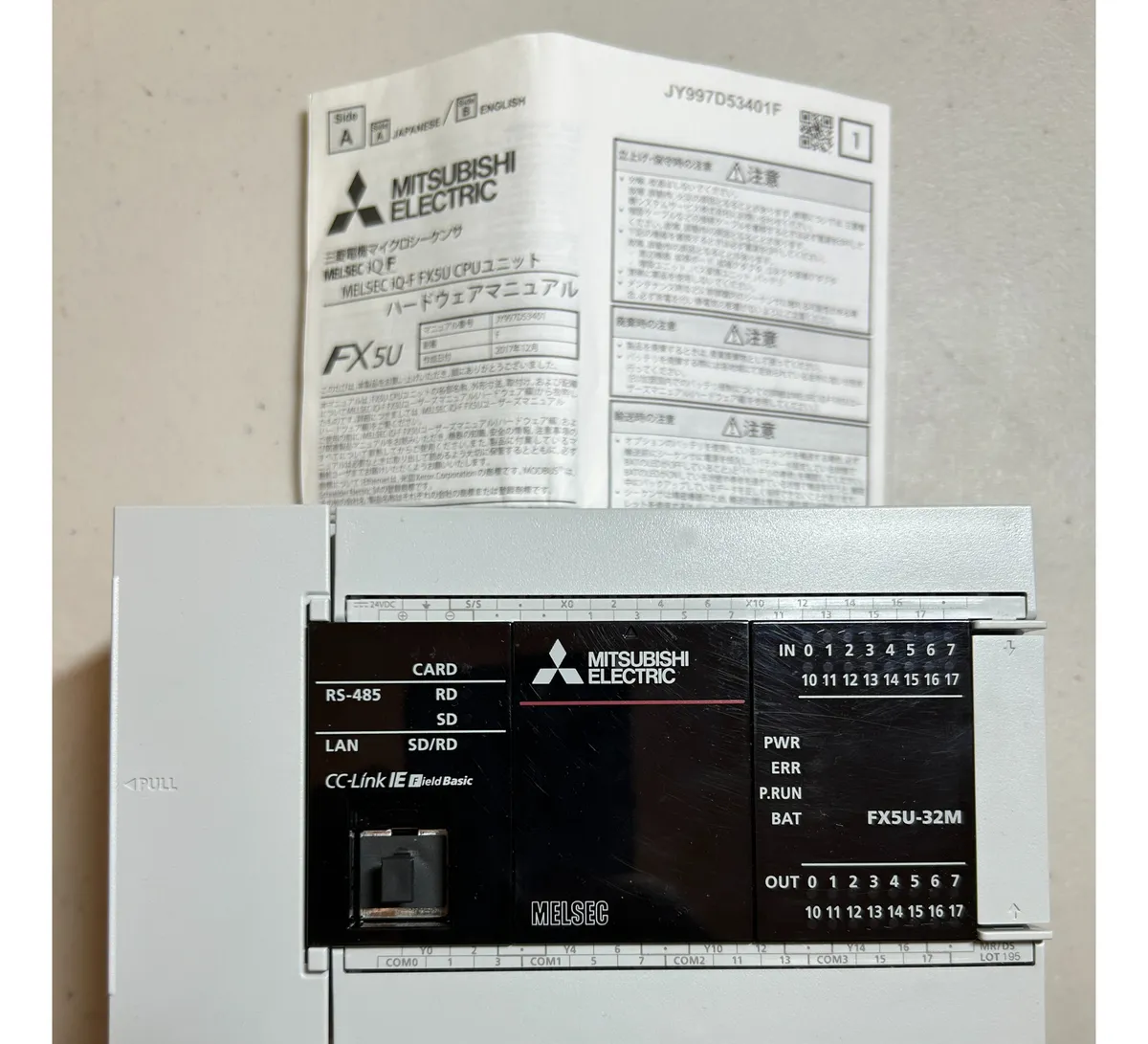

FX5U-32MR/ES
Controlador lógico programable (PLC) CPU con E/S incorporadas - Mitsubishi Electric (MELSEC iQ-F - serie FX5U) - 32I/O [16DI (16 x entradas digitales (24Vdc; Sink/Source)) + 16DO (16 x salidas digitales (contactos Rly. NO))]. - 64Ksteps (128KBytes) de capacidad de memoria flash (Programa) - con conexiones de tornillo (I.O's) - con capacidad de comunicación RS-485 + Ethernet - Tensión de alimentación 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) - Montaje en carril DIN - equivalente a FX5U32MRES
| Característica | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Función principal | CPU unit |
| Nombre de la sub gama | MELSEC iQ-F - FX5U series |
| Protocolo de comunicación | RS-485 Ethernet |
| Modo de montaje | DIN rail |
| Voltaje de alimentación | 100-200 V |
| Nombre del modelo | FX5U-32MR/ES |
|---|---|
| Marca principal | Mitsubishi Electric |
| Función principal | CPU unit |
| Gama de productos | Industrial automation > PLCs > MELSEC iQ-F series > Controllers (CPUs) |
| Subgama | MELSEC iQ-F - FX5U series |
| Funciones | Programmable Logic Controller (PLC) CPU unit |
| I/O control system | Refresh system |
| Tipos de ejecución de programa | - stored-program repetitive operation - standby type - initial - scan - fixed-cycle - event |
| Tipo de diseño | built-in I/Os |
| Voltaje de alimentación | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Lenguajes de programación | Ladder diagram (LD), Relay symbol language, Structured Text (ST), Function Block Diagram (FBD), function (FUN), label programming (local/global) |
| Capacidad de memoria | 64Ksteps (128KBytes) flash memory (Program) 1024 points (Timers), 1024 points (Counters) 8000 points (Data registers), 32768 points (File registers) 4GBytes max (SD/SDHC memory card) 120kBytes (Device / label memory) 5MBytes (Data memory / standard ROM) |
| Tipo de conexión | screw-clamp connections (I.O's), RJ45 port (Ethernet) |
| Protocolos de comunicación | RS-485, Ethernet |
| Modo de montaje | DIN rail |
| Entradas digitales | 16 x digital inputs (24Vdc; Sink/Source) |
| Salidas digitales | 16 x digital outputs (Rly. NO contacts) |
| Tiempo de procesamiento | 34ns / instruction (LD X0) - 0.000034 ms 34ns / instruction (MOV D0 D1) - 0.000034 ms |
| Consumo de corriente | 900mA / 0.9A |
| Consumo de potencia | 30 W |
| Código de pedido / SKU | FX5U-32MR/ES |
| Estado del producto | Commercialized |
| Equivalente a | FX5U32MRES |
| Normas | CE (EMC directive), CE (LVD - Low Voltage Directive), cUL, KC |
| Tiempo de recarga | (Constant scan) 0.2ms-2s / 0.0002-2 s (Fixed cycle interrupt) 1ms-60s / 0.001-60 s |
 | ||
